一、產品概述
V錐流量計（V-coneflowmeter）是20世紀80年代出現的一種新穎差壓式流量計，它利用V錐體在流場中產生節流效應來測量流量。與普通節流件相比，它改變了節流布局，從中心節流改為環狀節流。實踐的使用證明，V錐流量計與一般差壓流量計相比，長期使用精度高、重復性高、安裝條件局限小、耐磨損、測量范圍寬、適合臟污介質、壓損小等優點。由于V錐體本身作為流場的整流器而成為一種具有獨特性能的新型流量傳感器。
二、測量原理

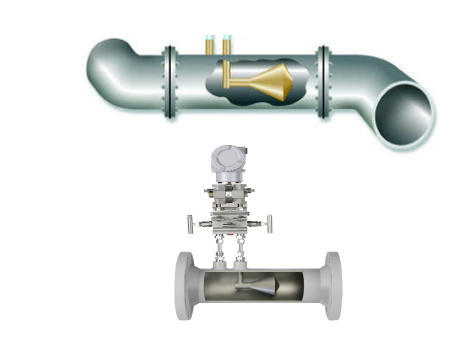

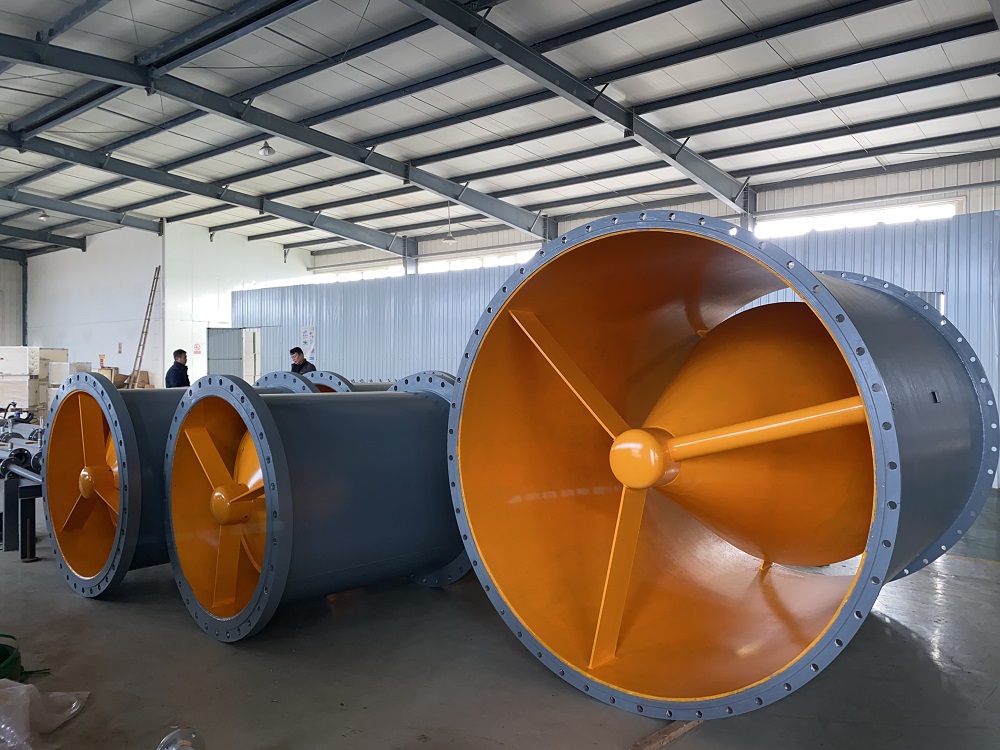

V形內錐式節流裝置包括一個在測量管中同軸安裝的尖圓錐體和相應的取壓口。該測量管是預先精密加工好的，在尖圓錐體的兩端產生差壓。此差壓的高壓（正壓）是在上游流體收縮前的管壁取壓口處測得的靜壓力，而低壓力（負壓）則是在圓錐體朝向下游端面，錐中心軸處所開取壓孔所得。而其高低壓之差的開平方與其體積流量成正比關系，通過測量V錐上下游的差壓進而得出流量。
這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。因此它的流量計算公式與其他差壓式流量計相同。

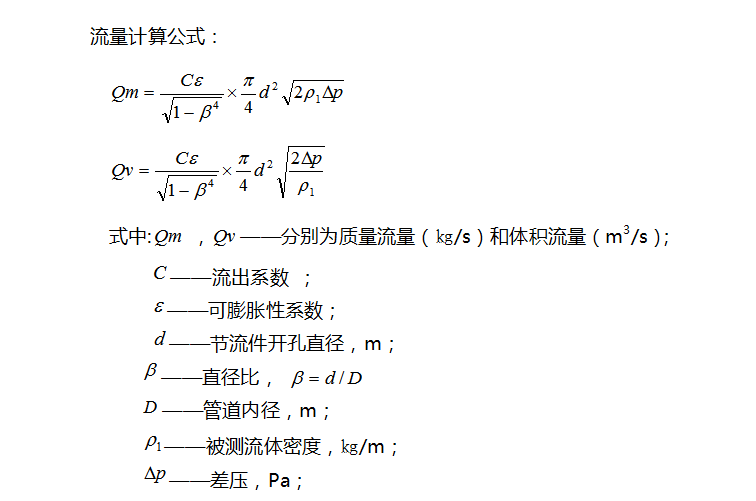

三、產品特點
1、傳感器本體能對流體流態整形。
2、量程比寬，精度高，重復性好。
3、耐磨損長期使用穩定性好。
4、所需直管段很短， 不需要在流量計的上游安裝流動調整器。
5、流量計結構具有自清掃功能,不會產生贓污物的積垢,非常適用于臟污流體的流量測量如焦爐煤氣、濕氣體等。

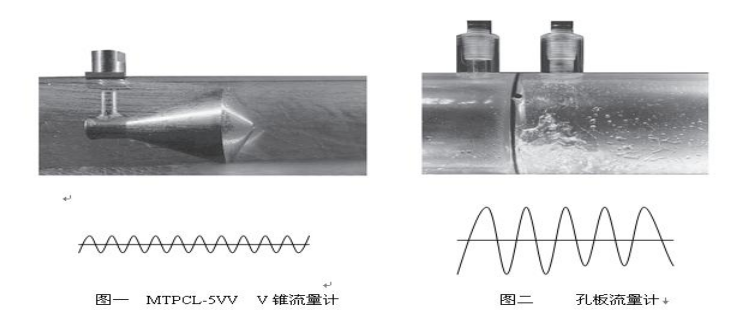

6、內錐體可以減弱被測壓力差壓場中脈動振蕩的幅值從而減小差壓信號中的噪聲（如空所示）。
7、無可動部件，可靠性好，安裝方便。

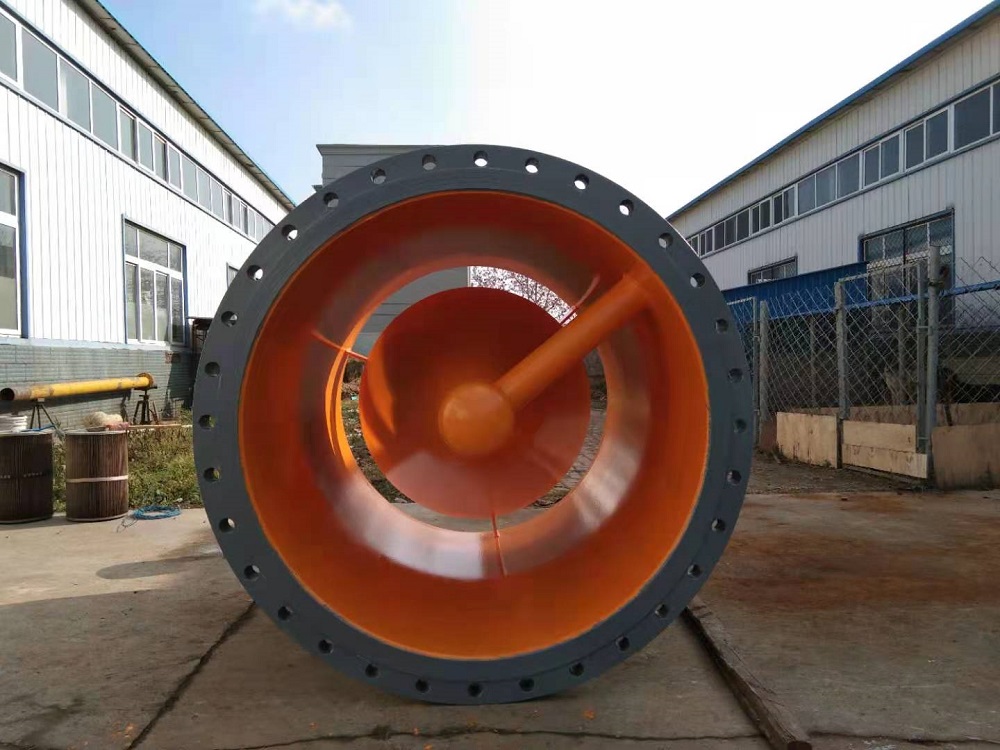

8、當流體流經具有特殊廓形的內錐體時會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣從而減少它被磨損的可能性。
9、壓力損小，適用于低靜壓流體的流量測量的使用場合。
10、環形通道，對于臟污流更準確更有效的流量測量。
四、主要技術參數
1. 不確定度：±0.5%，±1% 。
2. 范圍度寬：10:1。
3. 重復性優于±0.1%。
4. 安裝直管段長度：上游0～3D，下有0～1D
5. 雷諾數范圍：8×103～1×107
6. 管道通徑：15㎜≤D≤2000
7. 公稱壓力：PN≤42Mpa
8. 介質溫度：-250℃≤t≤500℃
9. 參照標準：GB/T2624-2006、JJG640-94及流量測量節流裝置設計手冊
10. 連接方式：法蘭連接、焊接、螺紋連接

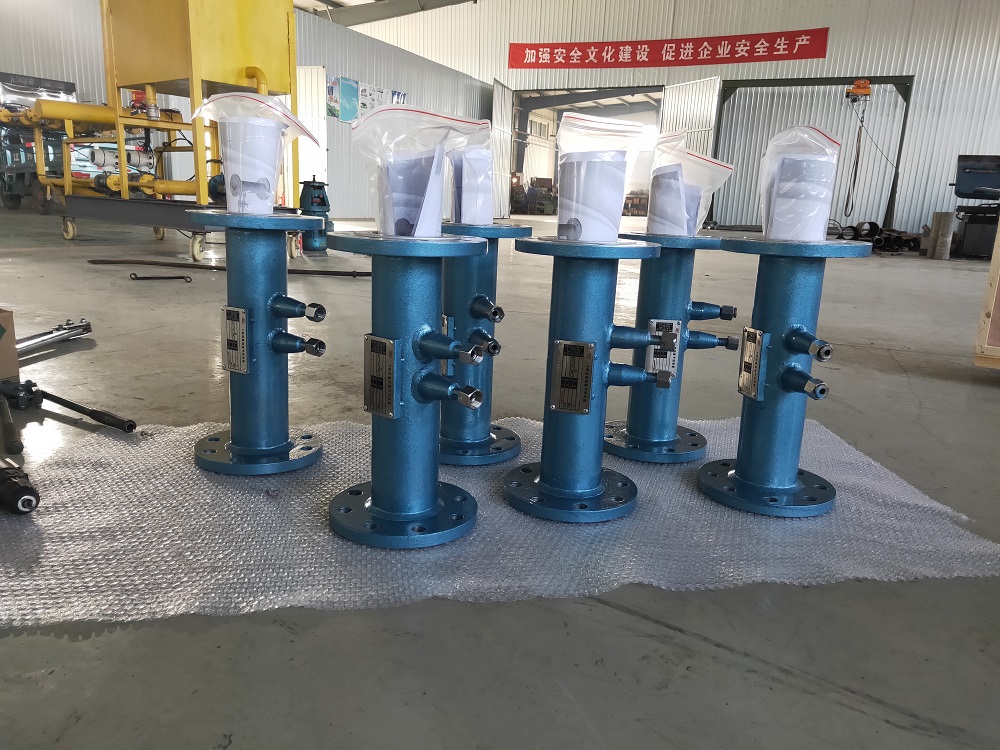

五、結構形式

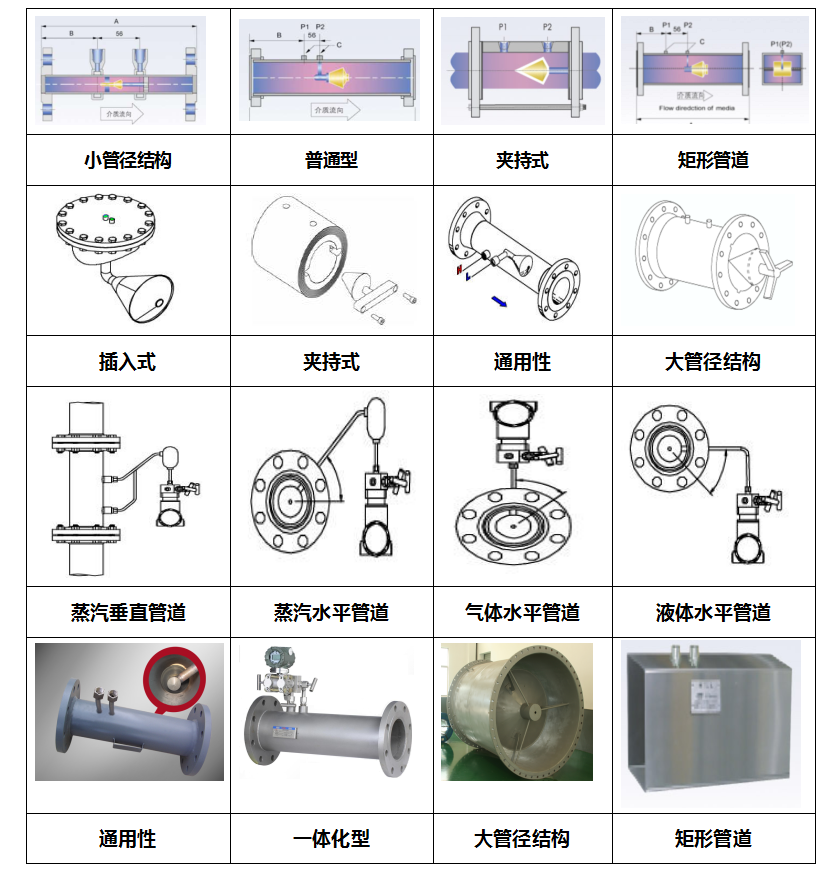

V錐流量計按其結構分為：夾持式、通用型、大管徑結構、小管徑結構等結構具體形式見下表：
